IS臥式離心泵產品介紹:
IS型臥式單級單吸清水離心泵,是永嘉泉達技術人員結合國內外技術設計的節能泵。優點有:全系水力系性能布局,檢修方便,用戶使用范圍廣;效率達到國際平均性能。IS型單級清水離心泵適用城市供水、排水,工業輸送生產,同樣可用于農業灌溉輸送清水或者類似清水(物理或化學性質相似)的介質。設計最高溫度不高于80℃。
IS臥式離心泵產品特點:
1、該款臥式離心泵是根據國際標準IOS2858規定的性能和尺寸設計生產的,其主要組成有泵體、泵蓋、葉輪、軸、軸套、密封環、懸架軸承等等。
2、該款臥式離心泵的泵蓋和泵體,是從葉輪背面處分開的,也就是后開門形式機構,這樣的設計優點便在于能夠方便修理檢查,修理和檢查不用開啟泵體,吸入排出的管路和電動機。只要拆開加長聯軸器的中間連接器,就可以退出轉子進行檢查和修理
3、該款離心泵的泵體和泵蓋組成的泵的工作室。葉輪葉輪、軸和滾動軸承等為泵的轉子。懸架軸承部件支撐著泵的轉子部分,滾動軸承受泵的徑向力和軸向力。
4、臥式離心泵為了平衡泵的軸向力,大多數泵的葉輪前、后均設有密封環,并在葉輪后蓋板上設有平衡孔,由于有些泵軸向力不大,葉輪背面未設密封環和平衡孔。
5、離心泵的軸向密封環是由填料壓蓋,填料環和填料等組成,以防止進氣或大量漏水。泵的葉輪如有平衡,則裝有軟填料的空腔與葉輪吸入口相通,如葉輪入口處液體處于真空狀態,則很容易沿著軸套表面進氣,故在填料腔內裝有填料環通過泵蓋上的小孔,將清水離心泵室內壓力水引至填料環進行密封。泵的葉輪如沒有平衡孔,由于葉輪背面液體壓力大于大氣壓,因而不存在漏氣問題,故可不裝填料環。
6、單級清水離心泵為避免軸磨損,在軸通過填料腔的部位裝有軸套保護。軸套與軸之間準有O型密封圈,以防止沿著配合表面進氣或漏水。
7、單級清水離心泵的傳動方式是通過加長彈性聯軸器與電動機聯接的,泵的旋轉方向,從驅動端看,為順時針?lè)较蛐D(zhuǎn)。

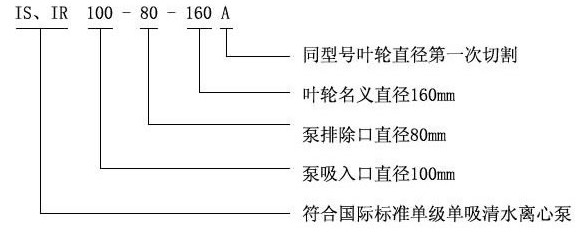

IS臥式離心泵型號意義:

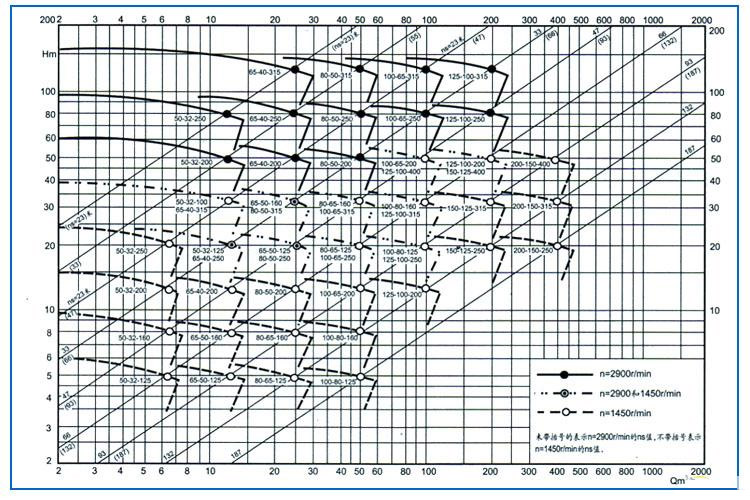

IS臥式離心泵曲線圖譜:
IS臥式離心泵水泵故障與排除:
故 障
|
原 因
|
解決方法
|
1、水泵不吸水,壓力表及真空表的指針在劇烈擺動。
|
注入水泵的水不夠,水管或儀表漏氣。
|
再往水果內注入或擰緊堵塞漏氣處。
|
2、水泵不吸水,真空表表示髙度真空。
|
低閥沒有打開,或已淤塞吸水管阻力太大,吸水管高太大。
|
校正或更改底閥。清洗或更改泵水管,減低吸水高度。
|
3、看壓力表水泵出水處是有壓力,然而水管仍不出水。
|
出水管阻力太大,旋轉方向不對,葉輪淤塞。
|
檢查或縮短水管及檢查電機取下水管接頭,清洗葉輪。
|
4、流量低于予計。
|
水泵淤塞,口環麿損過多。
|
清洗水泵及管子,更換口環。
|
5、水泵耗費的勸率過大。
|
填料函壓的太緊了,填料函發熱,因磨損葉輪壞了,水泵供水量增加。
|
擰緊填料函,或?qū)⑻盍先〕鰜?lái)打方一些,更換葉輪,增加出水管阻力,來降低流量。
|
6、水泵內部聲音反常水泵不水上。
|
流量太大,吸水管內阻力過大, 吸水高度過大,在吸水處有空氣滲入,所檢送的液體溫度過 高。
|
增加出水管內的阻力以減低流量,檢查泵吸入管內阻力, 檢查底閥減小吸水高度。擰緊堵塞漏氣處,降低液體溫 度。
|
7、軸承過熱。
|
沒有油,水泵軸與電機軸不在一一條中心線上。
|
注油,把柚中心對準。
|
8、水泵振動。
|
泵軸與電機軸不在一條中心線上或果軸斜了。
|
把水泵和電機的軸中心線對準。
|
IS臥式離心泵永嘉泉達的訂貨請盡量提供:
1.型號2.口徑3.揚程4.流量5.電機功率(KW)6.轉速(R/min)7.材質是否帶附件8.電壓(V)
● 感謝您訪問我們永嘉泉達的網站【www.sudwaly.cn】如有任何水泵疑問.您可以致電給我們,電話:0577-66999097、66999098,我們一定會盡心盡力為您提供優質的服務。
