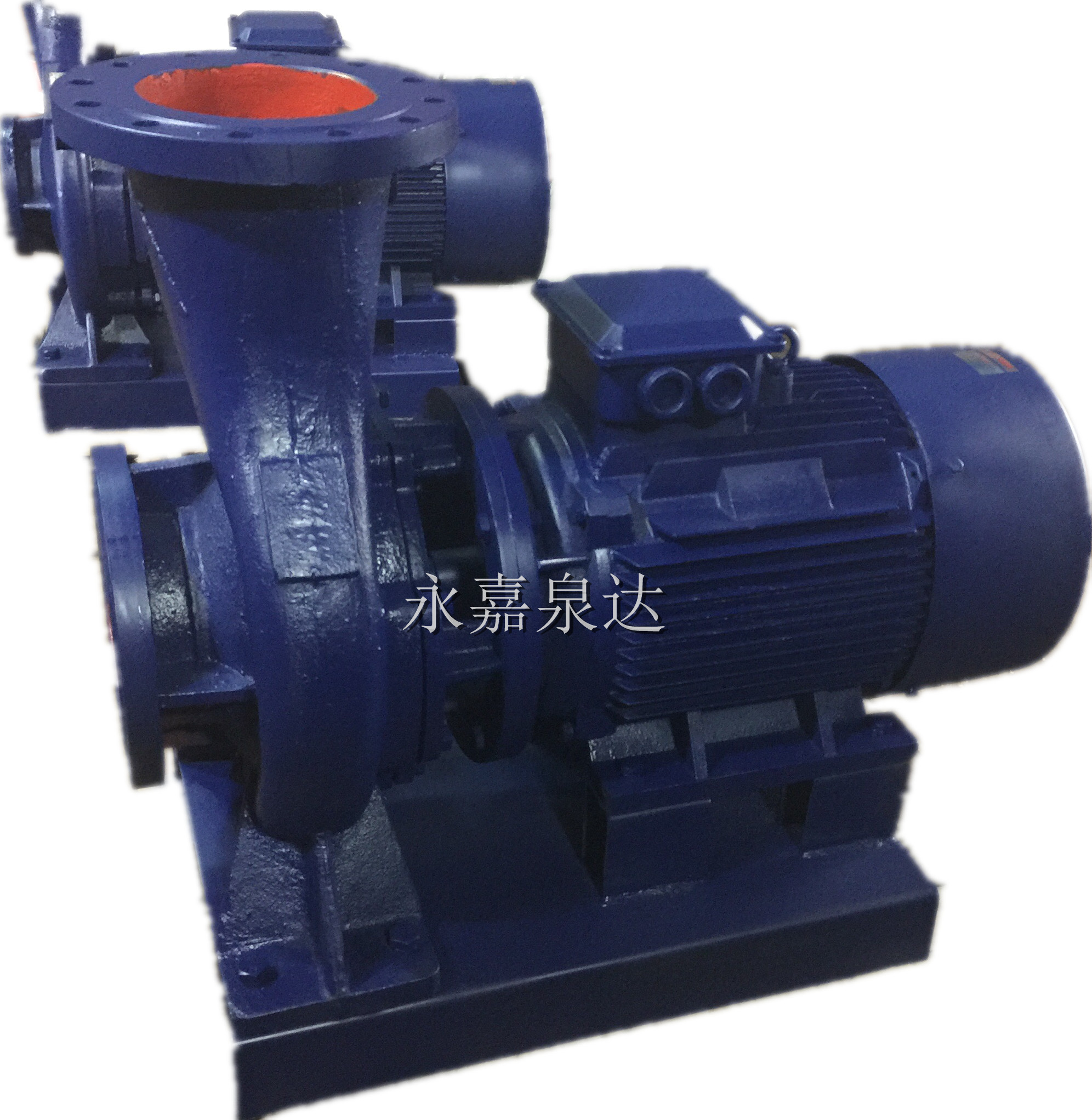

KQW臥式離心泵產品概述

永嘉縣泉達泵閥制造有限公司廠家直銷，質量優秀，價格低！

        KQW（ISW）系列臥式管道泵，是本公司科技人員聯合國內水泵專家選用國內優秀水力模型，采用IS型離心泵之性能參數，在一般立式泵的基礎上進行巧妙組合設計而成，同時根據使用溫度、介質等不同在KQL基礎上派生出適用熱水、高溫腐蝕性化工泵、油泵，該系列產品具有高效節能、噪音低、性能可靠等優點。符合國家JB/T53058-98的標準要求。產品按國際ISO2858標準設計制造。本公司所有水泵均采用碳化鎢硬質合金機械密封。

KQW臥式離心泵產品用途

        (1) KQW(ISW)型普通離心泵適用于工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓、遠距離輸水、暖通制冷循環、浴室暖水循環增壓，以及各種給水設備、鍋爐的配套。供輸送清水和物理、化學性質類似清水的其它液體之用，使用溫度≤85℃。

       (2) KQWR(ISWR)型熱水離心泵適用于冶金、化工、紡織、木材加工、造紙以及飯店、浴室、賓館、鍋爐熱水增壓循環和城市住房采暖循環等場合，使用溫度≤120℃。

       (3) KQWH(ISWH)型不銹鋼臥式離心化工泵，適用于冶金、石油、化工、食品、釀造、制藥、合成纖維等行業中輸送不含固體顆粒具有化學腐蝕性質，粘度類似于水的液體，使用溫度為-20～120℃，該泵的泵體及過流部件采用不銹鋼（ZG1Cr18Ni9Ti）材質制造。如用戶需要，凱全還可生產泵體及與介質接觸過流部件為不銹鋼306(ZGOCr18Ni12Mo2Ti)或不銹鋼316L(即ZG00Cr17Ni14Mo2)材質的水泵?！?，該泵采用銅質葉輪配用防爆電機。

       (4) KQWYG型臥式離心油泵,適用于石油化工行業輸送汽油、柴油、煤油和易燃、易爆不帶腐蝕性的液體，介質溫度≤80。

       (5)KQWD(ISWD)型低轉速離心泵是低能耗、低噪音，小流量、低揚程的水泵。

KQW臥式離心泵產品特點

       1 KQW臥式離心泵為臥式結構，機泵一體，外形美觀。與普通臥式泵相比，占地面積減少30%，如采用IP54戶外電機則無需泵房可直接置于戶外使用。

         2 擋水圈：防止因密封漏水而使電機進水。

       3 機械密封圈：采用不銹鋼、硬質合金、氟橡膠等材料制成，耐磨損，無泄露，運行壽命長。

       4 放氣塞：確保泵的正常維護

       5 取壓塞；安裝壓力表及真空表，以監控泵的正常高效運行。

       6 葉輪：采用優秀水力模型設計而成，高效節能。

       7 泵體：采用優秀水力模型設計而成。

KQW臥式離心泵工作條件

        KQW臥式離心泵系統最高工作壓力為16MPa(16kg/cm2)即泵吸入口壓力+泵揚程小于16MPa,(注:泵系統工作壓力大于16MPa時,特別是泵吸入口帶壓力大于03MPa時,應在訂貨時提出,本公司采用耐壓力的機械密封或鑄鋼泵體)?！?相對濕度小于95%。

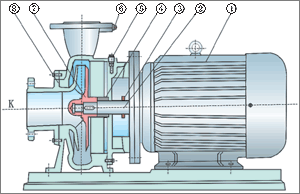

KQW臥式離心泵結構圖及說明



        1 Y系列電動機：直接與水泵聯結傳遞動力，采用上海名牌電機配套。

        2 泵軸：為電機加長軸，確保了軸的同心，使用運行平穩，無噪音和振動現象。

KQW臥式離心泵安裝說明

       1、KQW臥式離心泵在安裝前應檢查機組緊固體有無松動現象，泵體流道有無異物堵塞，以免水泵運行時損壞葉輪和泵體。

       2、安裝時管道重量不應加在水泵上，以免迫使泵體變形。

       3、安裝時必須擰緊地腳螺栓，以免起動時震動對泵性能的影響。

       4、為了維修方便和使用安全，在泵的進出口管路上各安裝一只調節閥及在泵出口附近安裝一只壓力表，以保證在額定揚程和流量范圍內運行，確保泵正常運行，延長水泵的使用壽命。

       5、安裝后撥動泵軸，葉輪應無磨聲或卡死現象，否應將泵拆開檢查原因。

       6、泵分硬性聯接安裝和柔性聯接安裝兩種（見安裝方式）。

KQW臥式離心泵起動與停車

        一、KQW臥式離心泵起動前準備：

       1、用手拔轉電機風葉，葉輪應無卡磨現象，轉動靈活。

       2、打開進口閥門、打開排氣閥使液體充滿整個泵腔，然后關閉排氣閥。

       3、用手拔動泵以使?jié)櫥哼M入機械密封端面。

       4、起動電機，確定轉向是否正確。

        二、KQW臥式離心泵起動與運行

       1、全開進口閥門。

       2、關閉吐出管路閥門。

       3、注意觀察儀表計數，檢查軸封泄漏情況，正常時機械密封漏量小于3滴每分鐘，檢查電機、軸承處溫升小于等于70攝氏度，如果發現異常情況，應及時處理。

        三、KQW臥式離心泵停車：

       1、逐漸關閉吐出管路閥門，切斷電源。

       2、關閉進口閥門。

       3、如環境溫度低于0攝氏度，應將泵內液體放盡，以免凍裂毀壞泵體。

       4、如長期停用，應將泵拆卸清洗，包裝保管。

KQW臥式離心泵的維護

        1、KQW臥式離心泵在運行中的維護

    （1）進口管道必須充滿液體，禁止泵在汽蝕狀態下長期運行。

    （2）定時檢查電機電流值，不得超過電機額定電流。

    （3）泵進行長期運行后，由于機械磨損，使機組噪音及振動增大時，應停車檢查，必要時可更換易損零件及軸承，機組大修期一般為一年。

        2、KQW臥式離心泵的機械密封維護

    （1）機械密封潤滑應清潔無固體顆粒。

    （2）嚴禁機械密封在干磨情況下工作。

    （3）起動前應先盤動泵（電機）幾圈，以免突然起動造成石墨環斷裂損壞。

    （4）密封漏量允差3滴/分。否則應檢查。

KQW臥式離心泵故障原因及排除方法



型      號	流量		揚程	轉速	功率	重量
	m3/h	L/S	(m)	r/min	kw	kg
	1.8	0.5	16
KQL20/110-0.37/2	2.5	0.69	15	2960	0.37	25
	3	0.83	13.5
	1.8	0.5	33
KQL20/160-1.1/2	2.5	0.69	32	2960	1.1	29
	3	0.83	30
	2.8	0.78	16
KQL25/110-0.55/2	4	1.11	15	2960	0.55	26
	4.8	1.33	13.5
	2.5	0.69	17
KQL25/115-0.55/2	3.6	1	16	2960	0.55	27
	4.3	1.19	14.4
	2.8	0.78	20.6
KQL25/125-0.75/2	4	1.11	20	2960	0.75	28
	4.8	1.33	18
	2.6	0.72	29
KQL25/150-1.1/2	3.7	1.03	28	2960	1.1	34
	4.4	1.22	26
	2.8	0.78	33
KQL25/160-1.5/2	4	1.11	32	2960	1.5	39
	4.8	1.33	30
	3.1	0.86	17.6
KQL32/110-0.55/2	4.5	1.25	16	2960	0.55	28
	5.4	1.5	14.4
	3.5	0.97	22
KQL32/125-0.75/2	5	1.39	20	2960	0.75	28
	6	1.67	18
	0.9	0.25	4
KQL20/110-0.12/4	1.25	0.35	3.75	1480	0.12	10
	1.5	0.42	3.4
	0.9	0.25	8.25
KQL20/160-0.18/4	1.25	0.35	8	1480	0.18	13
	1.5	0.42	7.5
	1.4	0.39	4
KQL25/110-0.12/4	2	0.56	3.75	1480	0.12	12
	2.4	0.67	3.4
	1.25	0.35	4.25
KQL25/115-0.12/4	1.8	0.5	4	1480	0.12	13
	2.2	0.61	3.6
	1.4	0.39	5.2
KQL25/125-0.12/4	2	0.56	5	1480	0.12	13
	2.4	0.67	4.5
	1.25	0.35	6.8
KQL25/150-0.18/4	1.8	0.5	6.4	1480	0.18	15
	2.2	0.61	6
	1.4	0.39	8.3
KQL25/160-0.25/4	2	0.56	8	1480	0.25	17
	2.4	0.67	7.5
	1.5	0.42	4.4
KQL32/110-0.12/4	2.2	0.61	4	1480	0.12	14
	2.6	0.72	3.6
	1.7	0.47	5.5
KQL32/125-0.18/4	2.5	0.69	4	1480	0.18	14
	3	0.83	4.5
	3.9	1.08	10.6
KQL40/90-0.37/2	5.6	1.56	10	2960	0.37	40
	6.7	1.86	9
	4.4	1.22	13.2
KQL40/100-0.55/2	6.3	1.75	12.5	2960	O.55	42
	7.6	2.11	11.3
	3.9	1.08	17.6
KQL40/110-0.75/2	5.6	1.56	16	2960	0.75	45
	6.7	1.86	14.4
	4.4	1.22	21
KQL40/125-1.1/2	6.3	1.75	20	2960	1.1	46
	7.6	2.11	18
	3.8	1.06	25.5
KQL40/140-1.1/2	5.5	1.53	24	2960	1.1	47
	6.7	1.86	22.5
	4.1	1.14	29
KQL40/150-1.5/2	5.9	1.64	28	2960	1.5	52
	7	1.94	26.3
	4.4	1.22	33
KQL40/160-2.2/2	6.3	1.75	32	2960	2.2	56
	7.6	2.11	30
	3.7	1.03	37
KQL40/170-2.2/2	5.3	1.47	36	2960	2.2	60
	6.4	1.78	34.5
	4.1	1.14	45
KQL40/185-3/2	5.9	1.64	44	2960	3	70
	7	1.94	42



KQL系列立式單級單吸離心泵性能參數表二



型      號	流量		揚程	轉速	功率	重量
	m3/h	L/S	(m)	r/min	kw	kg
	4.4	1.22	51
KQL40/200-4/2	6.3	1.75	50	2960	4	80
	7.6	2.11	48
	3.8	1.06	61.5
KQL40/220-4/2	5.5	1.53	60	2960	4	80
	6.7	1.86	56
	4.1	1.14	72
KQL40/235-5.5/2	5.9	1.64	70	2960	5.5	105
	7	1.94	65
	4.4	1.22	82
KQL40/250-7.5/2	6.3	1.75	80	2960	7.5	112
	7.6	2.11	74
	2.2	0.61	3.3
KQL40/100-0.12/4	3.2	0.89	3	1480	0.12	17
	3.9	1.1	2.8
	2	0.56	4.4
KQL40/110-0.12/4	2.8	0.78	4	1480	0.18	19
	3.4	0.94	3.6
	2.2	0.61	5.5
KQL40/125-0.18/4	3.2	0.89	5	1480	0.18	23
	3.9	1.1	4.5
	2	0.56	6.8
KQL40/150-0.18/4	2.8	0.78	6.4	1480	0.18	23
	3.4	0.94	6
	2.2	0.61	8.5
KQL40/160-0.25/4	3.2	0.89	8	1480	0.25	25
	3.9	1.1	7.5
	2	0.56	10.4
KQL40/185-0.37/4	2.8	0.78	10	1480	0.37	38
	3.4	0.94	9.6
	2.2	0.61	13
KQL40/200-0.55/4	3.2	0.89	12.5	1480	0.55	40
	3.9	1.1	12
	1.6	0.44	13.2
KQL40/220-0.55/4	2.3	0.64	13	1480	0.55	46
	2.8	0.78	12
	2	0.56	16.4
KQL40/235-0.75/4	2.8	0.78	16	1480	0.75	47
	3.4	0.94	15
	2.2	0.61	20.5
KQL40/250-1.1/4	3.2	0.89	20	1480	1.1	52
	3.9	1.1	8.5
	8	2.22	11
KQL50/90-0.75/2	11	3.05	10	2960	0.75	35
	13.2	3.67	9
	8.8	2.44	13.6
KQL50/100-1.1/2	12.5	3.47	12.5	2960	1.1	36
	15	4.17	11.3
	8	2.22	17
KQL50/110-1.1/2	11	3.05	16	2960	1.1	38
	13.2	3.67	14
	8.8	2.44	21.5
KQL50/125-1.5/2	12.5	3.47	20	2960	1.5	43
	15	4.17	17.8
	7.3	2.03	23
KQL50/140-1.5/2	10.4	2.89	22	2960	1.5	47
	12.5	3.47	20
	8.2	2.28	29
KQL50/150-2.2/2	11.7	3.25	28	2960	2.2	51
	14	3.9	26
	8.8	2.44	33
KQL50/160-3/2	12.5	3.47	32	2960	3	59
	15	4.17	30
	7.3	2.03	37
KQL50/170-3/2	10.4	2.89	36	2960	3	65
	12.5	3.47	34
	8.3	2.31	45.8
KQL50/185-4/2	11.7	3.25	44	2960	4	75
	14	3.9	42
	8.8	2.44	52
KQL50/200-5.5/2	12.5	3.47	50	2960	5.5	100
	15	4.17	48
	7.6	2.11	61.4
KQL50/220-7.5/2	10.8	3	60	2960	7.5	110
	13	3.6	58
	8.2	2.28	71.5
KQL50/235-7.5/2	11.6	3.22	70	2960	7.5	111
	14	3.9	68
	8.8	2.44	82
KQL50/250-11/2	12.5	3.47	80	2960	11	160
	15	4.17	77



KQL系列立式單級單吸離心泵性能參數表三



型      號	流量		揚程	轉速	功率	重量
	m3/h	L/S	(m)	r/min	kw	kg
	3.8	1.06	3.4
KQL50/100-0.12/4	6.3	1.75	3	1480	0.12	19
	7.5	2.08	2.8
	3.4	0.94	4.3
KQL50/110-0.18/4	5.6	1.56	4	1480	0.18	19
	6.7	1.86	3.7
	3.8	1.06	5.4
KQL50/125-0.25/4	6.3	1.75	5	1480	0.25	30
	7.5	2.08	4.6
	3	0.83	5.6
KQL50/150-0.25/4	5.1	1.42	5.3	1480	0.25	30
	6.1	1.67	4.9
	3.8	1.06	8.5
KQL50/160-0.37/4	6.3	1.75	8	1480	0.37	40
	7.5	2.08	7.5
	3.3	0.92	10
KQL50/185-0.55/4	5.5	1.53	9.5	1480	0.55	50
	6.6	1.83	9
	3.8	1.06	13.1
KQL50/200-0.75/4	6.3	1.75	12.5	1480	0.75	50
	7.5	2.08	12
	3.1	0.86	13.2
KQL50/220-0.75/4	5.1	1.42	13	1480	0.75	51
	6.1	1.69	12.5
	3.4	0.94	16.4
KQL50/235-1.1/4	5.6	1.56	16	1480	1.1	52
	6.7	1.86	15.6
	3.8	1.06	20.5
KQL50/250-1.5/4	6.3	1.75	20	1480	1.5	56
	7.5	2.08	19.5
	15.6	4.3	11
KQL65/90-1.1/2	22.3	6.19	10	2960	1.1	45
	27	7.5	8.4
	17.5	4.86	13.7
KQL65/100-1.5/2	25	6.94	12.5	2960	1.5	49
	30	8.33	10.5
	15.6	4.3	17
KQL65/110-2.2/2	22.3	6.19	16	2960	2.2	54
	27	7.5	14.4
	17.5	4.86	21.5
KQL65/125-3/2	25	6.94	20	2960	3	64
	30	8.33	18
	15	4.17	26
KQL65/140-3/2	21.6	6	24	2960	3	64
	26	7.2	20.6
	16.4	4.56	30
KQL65/150-4/2	23.4	6.5	28	2960	4	75
	28	7.78	24
	17.5	4.86	34.3
KQL65/160-4/2	25	6.94	32	2960	4	75
	30	8.33	27.5
	15.2	4.22	40
KQL65/170-5.5/2	21.8	6.06	38	2960	5.5	100
	26.2	7.27	34.5
	16.4	4.56	46.4
KQL65/185-7.5/2	23.4	6.5	44	2960	7.5	107
	28	7.78	40
	17.5	4.86	52.7
KQL65/200-7.5/2	25	6.94	50	2960	7.5	107
	30	8.33	45.5
	15	4.17	61.5
KQL65/220-11/2	21.6	6	60	2960	11	170
	26	7.22	57.4
	16.4	4.56	71.5
KQL65/235-11/2	23.4	6.5	70	2960	11	170
	28	7.78	67
	17.5	4.86	82
KQL65/250-15/2	25	6.94	80	2960	15	180
	30	8.33	76.5
	14.4	4	88
KQL65/270-15/2	20.5	5.7	85	2960	15	192
	23.5	6.8	78
	15	4.17	105
KQL65/285-18.5/2	21.6	6	101	2960	18.5	180
	26	7.22	94
	16.4	4.56	117
KQL65/300-22/2	23.4	6.5	113	2960	22	255
	28	7.78	106
	17.5	4.86	129
KQL65/315-30/2	25	6.94	125	2960	30	320
	30	8.33	118



KQL系列立式單級單吸離心泵性能參數表四



型      號	流量		揚程	轉速	功率	重量
	m3/h	L/S	(m)	r/min	kw	kg
	7.5	2.08	3.5
KQL65/100-0.25/4	12.5	3.47	3	1480	0.25	29
	15	4.17	2.5
	6.6	1.83	4.1
KQL65/110-0.25/4	11	3.06	3.8	1480	0.25	27
	13.2	3.67	3.6
	7.5	2.08	5.4
KQL65/125-0.37/4	12.5	3.47	5	1480	0.37	35
	15	4.17	4.7
	6.5	1.81	6.6
KQL65/150-0.37/4	10.8	3	6	1480	0.37	35
	13	3.61	5.4
	7.5	2.08	8.8
KQL65/160-0.55/4	12.5	3.47	8	1480	0.55	46
	15	4.17	7.2
	6.8	1.89	10.7
KQL65/185-0.75/4	11.3	3.14	10.1	1480	0.75	48
	13.5	3.75	9.6
	7.5	2.08	13.2
KQL65/200-1.1/4	12.5	3.47	12.5	1480	1.1	52
	15	4.17	11.8
	6.1	1.69	14.1
KQL65/220-1.1/4	10.2	2.83	13.4	1480	1.1	65
	12.3	3.42	12.7
	7	1.94	18.4
KQL65/235-1.5/4	11.7	3.25	17.6	1480	1.5	70
	14.1	3.92	17
	7.5	2.08	21
KQL65/250-2.2/4	12.5	3.47	20	1480	2.2	74
	15	4.17	19.4
	6.1	1.69	21.2
KQL65/285-3/4	10.1	2.81	21	1480	3	88
	12.1	3.36	20.8
	7	1.94	28.1
KQL65/300-3/4	11.7	3.25	28	1480	3	90
	14	3.92	27.6
	7.5	2.08	32.3
KQL65/315-4/4	12.5	3.47	32	1480	4	95
	15	4.17	31.7
	31.3	8.7	11
KQL80/90-2.2/2	44.7	12.5	10	2960	2.2	54
	53.66	14.9	8
	35	9.72	13.8
80/100-3/2	50	13.9	12.5	2960	3	63
	60	16.7	10
	31.3	8.7	17.5
80/110-4/2	45	12.5	16	2960	4	79
	54	15	13.6
	35	9.72	22
80/125-5.5/2	50	13.9	20	2960	5.5	105
	60	16.7	17
	30.3	8.4	26
KQL80/140-5.5/2	43.3	12	24	2960	5.5	105
	52	14.4	21
	32.7	9.1	30.6
KQL80/150-7.5/2	46.7	13	28	2960	7.5	112
	56	15.6	24
	35	9.72	35
KQL80/160-7.5/2	50	13.9	32	2960	7.5	112
	60	16.7	28
	30.5	8.5	40.6
KQL80/170-7.5/2	43.5	12.1	38	2960	7.5	115
	52	14.4	33.4
	32.8	9.1	47
KQL80/185-11/2	47	13.1	44	2960	11	165
	56.4	15.7	40
	35	9.72	53.5
KQL80/200-15/2	50	13.9	50	2960	15	175
	60	16.7	46
	30	8.3	62
KQL80/220-15/2	43.3	12	60	2960	15	175
	52	14.4	54
	32.5	9	73
KQL80/235-18.5/2	46.7	13	70	2960	18.5	203
	56	15.6	63
	35	9.72	83
KQL80/250-22/2	50	13.9	80	2960	22	235
	60	16.7	72
	28	7.78	88
KQL80/270-22/2	40	11.1	85	2960	22	275
	48	13.3	78









型      號	流量		揚程	轉速	功率	重量
	m3/h	L/S	(m)	r/min	kw	kg
	30	8.3	105
KQL80/285-30/2	43.3	12	101	2960	30	340
	52	14.4	94
	32.5	9	117
KQL80/300-30/2	46.7	13	113	2960	30	340
	56	15.6	106
	35	9.72	129
KQL80/315-37/2	50	13.9	125	2960	37	355
	60	16.7	118
	15	4.17	3.5
KQL80/100-0.37/2	25	6.94	3	1480	0.37	33
	30	8.33	2.5
	13.1	3.05	4.3
KQL80/110-0.55/4	21.8	6.05	3.8	1480	0.55	48
	26.2	7.28	3.4
	15	4.17	5.6
KQL80/125-0.75/4	25	6.94	5	1480	0.75	52
	30	8.33	4.5
	13	3.61	6.7
KQL80/150-0.75/4	21.6	6	6	1480	0.75	52
	25.9	7.19	5.4
	15	4.17	9
KQL80/160-1.1/4	25	6.94	8	1480	1.1	53
	30	8.33	7.2
	14	3.89	11.5
KQL80/185-1.5/4	23.3	6.47	10.9	1480	1.5	57
	27.9	7.75	10.2
	15	4.17	13.2
KQL80/200-2.2/4	25	6.94	12.5	1480	2.2	61
	30	8.33	11.8
	11.9	3.31	13.5
KQL80/220-1.5/4	19.8	5.5	12.6	1480	1.5	63
	23.8	6.61	11.8
	13.3	3.69	16.6
KQL80/235-2.2/4	22.2	6.17	15.8	1480	2.2	68
	26.6	7.39	14.8
	15	4.17	21
KQL80/250-3/4	25	6.94	20	1480	3	78
	30	8.33	18.8
	12.1	3.36	21.3
KQL80/285-3/4	20.2	5.61	21	1480	3	97
	24.3	6.75	20.6
	14	3.89	28.3
KQL80/300-4/4	23	6.39	27.9	1480	4	102
	28	7.78	27.4
	15	4.17	32.5
KQL80/315-5.5/4	25	6.94	32	1480	5.5	130
	30	8.33	31.5
	62.6	17.4	11
KQL100/90-4/2	89	24.7	10	2960	4	91
	107	29.7	8.8
	70	19.4	13.6
KQL100/100-5.5/2	100	27.8	12.5	2960	5.5	113
	120	33.3	11
	62.6	17.4	19
KQL100/110-7.5/2	89	24.7	16	2960	7.5	132
	107	29.7	11
	70	19.4	23.5
KQL100/125-11/2	100	27.8	20	2960	11	177
	120	33.3	14
	60.6	16.8	27
KQL100/140-11/2	86.6	24.1	24	2960	11	177
	104	28.9	18
	65.4	18.2	32
KQL100/150-11/2	93.5	26	28	2960	11	178
	112	31.1	21
	70	19.4	36.5
KQL100/160-15/2	100	27.8	32	2960	15	188
	120	33.3	24
	61	16.9	41
KQL100/170-15/2	87	24.2	38	2960	15	189
	104	28.9	32
	65.4	18.2	47.5
KQL100/185-18.5/2	93.5	26	44	2960	18.5	218
	112	31.1	37
	70	19.4	54
KQL100/200-22/2	100	27.8	50	2960	22	250
	120	33.3	42
	61	16.9	65
KQL100/220-30/2	87	24.2	60	2960	30	330
	104	28.9	50



KQL系列立式單級單吸離心泵性能參數表六



型      號	流量		揚程	轉速	功率	重量
	m3/h	L/S	(m)	r/min	kw	kg
	65.4	18.2	76
KQL100/235-30/2	93.5	26	70	2960	30	330
	112	31.1	59
	70	19.4	87
KQL100/250-37/2	100	27.8	80	2960	37	345
	120	33.3	68
	58	16.1	88
KQL100/270-37/2	82	22.8	85	2960	37	440
	98.5	27.3	78
	63	17.5	105
KQL100/285-45/2	90	25	101	2960	45	440
	108	30	94
	66	18.3	117
KQL100/300-55/2	95	26.4	113	2960	55	550
	114	31.7	106
	70	19.4	129
KQL100/315-75/2	100	27.8	125	2960	75	690
	120	33.3	118
	30	8.33	3.5
KQL100/100-0.75/4	50	13.9	3	1480	0.75	62
	60	16.7	2.5
	26.8	7.44	4.8
KQL100/110-1.1/4	44.6	12.4	4	1480	1.1	68
	53.5	14.9	3.2
	30	8.33	6
KQL100/125-1.1/4	50	13.9	5	1480	1.1	71
	60	16.7	4
	26.8	7.44	7.3
KQL100/150-1.5/4	44.6	12.4	6.3	1480	1.5	75
	53.5	14.9	5.4
	30	8.33	6
KQL100/160-2.2/4	50	13.9	5	1480	2.2	80
	60	16.7	4
	26.8	7.44	10.7
KQL100/185-2.2/4	44.6	12.4	9.9	1480	2.2	80
	53.5	14.9	9.4
	30	8.33	13.5
KQL100/200-3/4	50	13.9	12.5	1480	3	90
	60	16.7	11.8
	24.2	6.72	14
KQL100/220-3/4	40.4	11.2	13	1480	3	105
	48.5	13.5	12.4
	28	7.78	18.6
KQL100/235-4/4	46.7	13	17.4	1480	4	115
	56	15.6	16.6
	30	8.33	21.3
KQL100/250-5.5/4	50	13.9	20	1480	5.5	140
	60	16.7	19
	24.2	6.72	22.3
KQL100/285-5.5/4	40.4	11.2	21	1480	5.5	163
	48.5	13.5	19.1
	28	7.78	29.6
KQL100/300-7.5/4	46.7	13	27.9	1480	7.5	176
	56	15.6	26.1
	30	8.33	34
KQL100/315-11/4	50	13.9	32	1480	11	223
	60	16.7	30
	86	23.9	10.4
KQL125/90-7.5/2	143	39.7	10	2960	7.5	125
	172	47.8	9.6
	96	26.7	13
KQL125/100-11/2	160	44.4	12.5	2960	11	180
	192	53.3	12
	86	23.9	18
KQL125/110-11/2	143	39.7	16	2960	11	180
	172	47.8	13.6
	96	26.7	22.6
KQL125/125-15/2	160	44.4	20	2960	15	191
	192	53.3	17
	83	21.7	27.5
KQL125/140-15/2	138	38.3	24	2960	15	191
	166	46.1	21
	90	25	31.5
KQL125/150-18.5/2	150	41.7	28	2960	18.5	210
	180	50	24.5
	96	26.7	36
KQL125/160-22/2	160	44.4	32	2960	22	255
	192	53.3	28
	83	21.7	41.3
KQL125/170-22/2	138	38.3	37.5	2960	22	255
	166	46.1	34.5









KQL系列立式單級單吸離心泵性能參數表七



型      號	流量		揚程	轉速	功率	重量
	m3/h	L/S	(m)	r/min	kw	kg
	90	25	48.4
KQL125/185-30/2	150	41.7	44	2960	30	315
	180	50	40.5
	96	26.7	55
KQL125/200-37/2	160	44.4	50	2960	37	330
	192	53.3	46
	83	21.7	65
KQL125/220-37/2	138	38.3	60	2960	37	340
	166	46.1	55
	90	25	76
KQL125/235-45/2	150	41.7	70	2960	45	395
	180	50	64
	96	26.7	87
KQL125/250-55/2	160	44.4	80	2960	55	500
	192	53.3	73
	80.5	22.4	96
KQL125/270-55/2	134	37.2	88	2960	55	580
	161	44.7	81
	86	23.9	105
KQL125/285-75/2	143	39.7	100	2960	75	705
	172	47.8	94
	90	25	115
KQL125/300-75/2	150	41.7	110	2960	75	706
	180	50	105
	96	26.7	129
KQL125/315-90/2	160	44.4	125	2960	90	790
	192	53.3	118
	60	16.7	6.5
KQL125/125-2.2/4	100	27.8	5	1480	2.2	100
	120	33.3	4
	52	14.5	7.3
KQL125/150-3/4	87	24.2	6.3	1480	3	109
	104	28.9
	60	16.7	10
KQL125/160-4/4	100	27.8	8	1480	4	120
	120	33.3	7
	51.7	14.4	10.8
KQL125/185-4/4	86	23.9	9.3	1480	4	120
	103	28.6	8.2
	60	16.7	14
KQL125/200-5.5/4	100	27.8	12.5	1480	5.5	145
	120	33.3	11
	52	14.5	16
KQL125/220-5.5/4	87	24.2	15	1480	5.5	155
	104	28.9	14
	56	15.6	18.7
KQL125/235-7.5/4	93	25.8	17.4	1480	7.5	163
	112	31.1	16
	60	16.7	21.5
KQL125250-11/4	100	27.8	20	1480	11	212
	120	33.3	18.5
	47	13.1	21
KQL125/285-7.5/4	79	21.9	20	1480	7.5	165
	95	26.4	19
	55	15.3	28
KQL125/300-11/4	91	25.3	27	1480	11	214
	110	30.6	25.7
	60	16.7	33.5
KQL125/315-15/4	100	27.8	32	1480	15	228
	120	33.3	30.5
	48.6	13.5	34
KQL125/320-15/4	81	22.6	32.8	1480	15	239
	97	26.9	32
	52.3	14.5	39
KQL125/345-18.5/4	87	24.2	38	1480	18.5	247
	105	29.2	37
	56.4	15.7	46
KQL125/370-22/4	94	26.1	44	1480	22	295
	113	31.4	43
	60	16.7	52
KQL125/400-30/4	100	27.8	50	1480	30	375
	120	33.3	48.5
	125	34.7	11
KQL150/185-11/4	179	49.7	10	1480	11	260
	215	59.7	8.5
	140	38.9	13.8
KQL150/200-15/4	200	55.6	12.5	1480	15	276
	240	66.7	10.6
	117	32.5	15.2
KQL150/220-11/4	167	46.4	14	1480	11	261
	200	55.6	12





KQL系列立式單級單吸離心泵性能參數表八





型      號	流量		揚程	轉速	功率	重量
	m3/h	L/S	(m)	r/min	kw	kg
	129	35.8	18.5
KQL150/235-15/4	184	51.1	17	1480	15	278
	221	61.4	14.4
	140	38.9	21.8
KQL150/250-18.5/4	200	55.6	20	1480	18.5	315
	240	66.7	17
	121	33.6	25.8
KQL150/285-18.5/4	173	48.1	24	1480	18.5	330
	208	57.8	20.7
	131	36.4	29.5
KQL150-300-22/4	187	51.9	28	1480	22	350
	225	62.5	24.5
	140	38.9	33.8
KQL150/315-30/4	200	55.6	32	1480	30	420
	240	66.7	28
	112	31.1	34
KQL150/320-22/4	160	44.4	32	1480	22	352
	192	53.3	28
	122	33.9	40
KQL150/345-30/4	174	48.3	38	1480	30	423
	209	58.1	33
	131	36.4	46.6
KQL150/370-37/4	187	51.9	44	1480	37	440
	225	62.5	38.3
	140	38.9	53
KQL150/400-45/4	200	55.6	50	1480	45	490
	240	66.7	44
	121	33.6	64
KQL150/410-55/4	173	48.1	60	1480	55	630
	208	57.7	55.5
	131	36.4	74
KQL150/435-75/4	187	51.9	70	1480	75	674
	224	62.3	65
	140	38.9	85
KQL150/460-75/4	200	55.6	80	1480	75	680
	240	66.7	75
	196	54.4	10.3
KQL200/185-15/4(Z)	280	77.8	10	1480	15	346
	336	93.3	8.5
	210	58.3	13.4
KQL200/200-18.5/4(Z)	300	83.3	12.5	1480	18.5	380
	360	100	10.5
	182	50.8	14.6
KQL200/220-15/4(Z)	262	72.8	13	1480	15	346
	312	86.7	9
	196	54.4	18
KQL200/235-18.5/4(Z)	280	77.8	16	1480	18.5	380
	336	93.3	11.2
	210	58.3	22.2
KQL200/250-30/4(Z)	300	83.3	20	1480	30	475
	360	100	14
	182	50.6	27
KQL200/285-30/4(Z)	262	72.2	24	1480	30	505
	312	86.7	18.5
	196	54.4	31.5
KQL200/300-37/4(Z)	280	77.8	28	1480	37	560
	336	93.3	23
	210	58.3	36
KQL200/315-45/4(Z)	300	83.3	32	1480	45	600
	360	100	26
	171	47.5	34.9
KQL200/320-37/4(Z)	245	68.1	32	1480	37	600
	294	81.7	25
	182	50.6	41.4
KQL200/345-45/4(Z)	262	72.2	38	1480	45	600
	312	86.7	29.6
	196	54.4	48
KQL200/370-55/4(Z)	280	77.8	44	1480	55	708
	336	93.3	34
	210	58.3	54.5
KQL200/400-75/4(Z)	300	83.3	50	1480	75	850
	360	100	39
	182	50.6	64
KQL200/410-75/4(Z)	262	72.8	60	1480	75	816
	312	86.7	54
	196	54.4	74
KQL200/435-90/4(Z)	280	77.8	70	1480	90	906
	336	93.3	64
	210	58.3	85
KQL200/460-110/4(Z)	300	83.3	80	1480	110	1230
	360	100	73

故障現象	可能產生的原因_	排除方法
1、水泵不出水	a、進出口閥門未打開，進出管 路阻塞，葉輪流道葉輪阻塞	a、檢查，去除阻塞物。
	b、電機運行方向不對，電機卻 相轉速很慢。	b、調整電機方向，緊固電機接線。
	c、吸入管漏氣。	c、擰緊各密封面，排除空氣。
	d、泵沒灌滿液體，泵腔內有 空氣。	d、打開泵上蓋或者打開排氣閥， 排盡空氣。
	e、進口供水瀑布足，吸程過 高，底閥漏水。	e、停機檢查、調整（并網自來水 管和帶吸程使用易出現此現象）。
	f、管路阻力過大，泵選型不當。	f、減少管路彎道，重新選泵。
2、水泵流量不足	a、先按1原因檢查。	a、先按1排除。
	b、管道、泵葉輪流道部分阻塞， 水垢沉積、閥門開度不足。	b、去除阻塞物，重新調整閥門開度。
	c、電壓偏低。	c、穩壓。
	d、葉輪磨損。	d、更換葉輪。
3、功率過大	a、超過額定流量使用。	a、調節流量，關小出口閥門。
	b、吸程過高。	b、降低吸程。
	c、泵軸承磨損。	c、更換軸承。
4、雜音振動	a、管路支撐不穩。	a、穩固管路。
	b、液體混有氣體。	b、提高吸入壓力、排氣。
	c、產生氣蝕。	c、降低真空度。
	d、軸承損壞。	d、更換軸承。
	e、電機超載發熱運行。	e、調節按5。
5、電機發熱	a、流量過大，超載運行。	a、關小出口閥門。
	b、碰擦。	b、檢查排除。
	c、電機軸承損壞。	c、更換軸承。
	d、電壓不足。	d、穩壓。
6、水泵漏水	a、機械密封磨損。	a、更換。
	b、泵體有砂孔或者破裂。	b、焊補或更換
	c、密封面不平整。	c、修整。
	d、安裝螺栓松懈。	d、緊固。

產品推薦：臥式熱水管道離心泵ISWR型 臥式管道離心泵ISWD型 熱水管道泵SGR型  ISG管道離心泵
